工程图输出

相关视频

基本
  • 支持环境:零件,装配,工程图
  • 多选支持:装配多选
  • 文件区分避让:避让

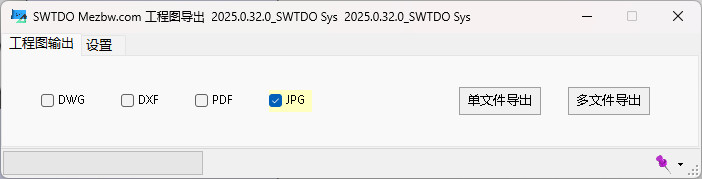

在装配下,也可以直接输出工程图到DWG、DXF、PDF、JPG

面向对象,区分单文件多图纸,和单文件单图纸。

当单文件多图纸的时候,会将所有图纸,输出到指定格式的唯一文件

工程图输出的仅当前图纸+实体清单的实体DWG

工程图下,可支持仅对当前图纸。

此命令,是针对实体清单的单实体图纸输出专用

图片的设置,分为高清600dpi和普通300dpi

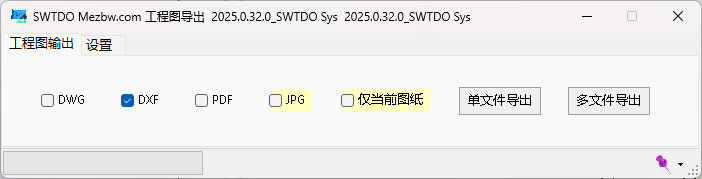

在工程图环境,此勾选,适用于单文件多图纸,将仅对已激活图纸,做输出动作,而不对其他未激活图纸做输出动作。

应注意,此输出,不支持TDO标准格式,因不具备入库条件。

一般场景:

当需要对焊接工人,单独提供实体图纸,此图纸仅作为临时输出,不应作为企业备案文件(因仅当前图纸=零件不完整)
