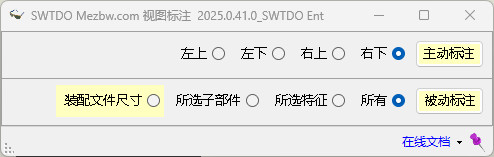

视图标注

/ TDO个人版 / 作者：

相关视频

基本

  • 多选支持，工程图下，支持“视图”的单选，和不选

  • 支持工程图的线、面选择，这需要自行体会它的作用

TDO的工程图，支持2种自动尺寸

主动标注：根据工程图中，视图中的线、点为基准，由代码创建尺寸。

缺点：对比被动标注，代码并不具备分析多个视图尺寸重复的能力。也不能判断哪些尺寸是必要的尺寸

优点：被动标注，对没有设计意图的部件，比如STEP文件，也能提供一定的辅助能力

被动标注：完全基于部件图中，设计者的设计，如零件图的长宽高，装配图中的距离配合，都是设计者的意图体现。

优点：设计者在零件图中，制定尺寸的方法，就是被动标注的尺寸，包括公差，注解，可以充分体现设计意图。具备自动分析三视图中的重复尺寸的能力

缺点：当零部件中，没有设计意图尺寸的时候，如STEP文件被动尺寸，完全不作为。当图纸为实体图纸的时候，通常设计者的设计意图，都是跟零件相关，对于实体图纸，被动尺寸，将体现出很多架空尺寸（其实这仍然是设计者的意图）

1，创建三视图的图纸，同时使用了主动和被动两种方法，实现自动尺寸。多实体的首图，使用了被动尺寸，其他，使用了主动尺寸
2，视图标注，仅基于主动标注。

一句话理解：只有当创建三视图，不能满足自动尺寸需要的时候，才使用视图标注
