Prod原理


					https://www.bilibili.com/video/BV1mR4y1z7Gy



大型装配的速度优化


					https://www.bilibili.com/video/BV1eN411C7Pb



SW模板设计库服务器架构

SWTDO图纸数据管理结构,以三台服务器+客户端,为代表类型。

客户端:
设计者使用的PC,即为客户端
网页服务器:
用于外网连接服务,也就是你可以坐家里,调用公司数据的支持服务器,这9成9的企业是没有的。

重点

存储服务器:

设计者的图纸,最终保存的位置。
你可以理解成这台服务器的D盘,这里可能包含1000张图纸,名称为1.DWG,2.DWG等等
这张图纸的对应路径,也就是

D:\1.DWG

通常,为了保证安全,名称一般不会这么简单,文件路径也不太可能直接放在D盘,而是以极为晦涩难懂的名称命名,乃至于扩展名都会修改,比如

D:\data\cache\qrcode\000\00\28\FG09023\kc\GA830009-WGC-679_easfe003.mek

用一套命名规则,分类规则,加密规则,来将文件最大程度的保护起来。哪怕被人盗用到手,也没法简单的使用。

数据服务器:

它等于图书馆的前台查询系统
用户希望使用1.DWG,查询过程,会将之翻译成上面的路径,并将这个路径通知给存储服务器。用户才能把这个文件从极为深奥晦涩的路径中,提取出来。

数据服务器可以理解为我们PC中的文件夹,文件夹是什么?

它不是1个盒子装3个馒头,所有内容都仅仅是堆放到磁片上的一大坨字节而已,我们看到的文件夹,就是这个翻译规则。文件夹告诉我们,这坨字节中,哪个数据是我们需要的。

顺便一提,我们上网,几乎都是敲域名,比如baidu.com,它指向的,是一个IP地址39.156.66.10
这里提供翻译的,DNS服务器,它的翻译工作,和数据服务器的翻译工作,本质上一模一样。

我们SWTDO的Prod系统,就等于这个翻译规则。

之所以要限定所有输出文件放在项目文件夹\1.CAD\内,是因为我们只针对项目,你的数据总得在你的硬盘上,才能从文件夹找出来。数据在别人硬盘上,你怎么调得出来?这里,你的硬盘,就等于
项目文件夹\1.CAD

这也就是工作区的概念,只有在一个特定的范围内,以相对路径的方式,才能找到对应的文件

总结:

因为你没有数据服务器,没有存储服务器,只有一个客户端,所以需要在你的电脑中要锁定一个区域(工作区),专职用于不能碰的存储,而我们的Prod系统,就充当了翻译

数据库,不是个箱子,把你的图纸塞进去,它只是一个电话号,只有你没换手机,这个号才能找到你。

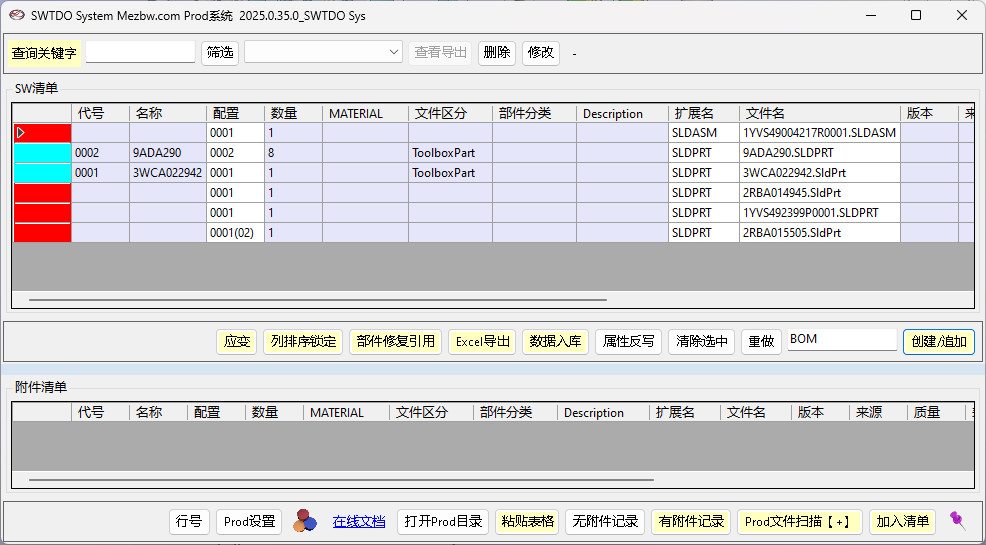

Prod系统,(Prodction)生产清单,是SWTDO的第一核心工具,其意义和我们一般理解的BOM清单,材料明细表,完全相同。

但,对比BOM,Prod有巨大优势,为区别于SW的BOM,替换为Prod(我们追求任何字眼没有歧义)

对比SW的BOM清单

  1. 我们可以输出多种Prod清单,实例:机加工清单,注塑清单,采购件清单
  2. 清单可以添加非图纸文件,如一张淘宝尺寸说明图片,一份企业的样本手册PDF等任意类型
  3. 我们可以根据清单,一次性导出对应的生产图纸,图纸又包含你想要的PDF类型,或者DWG类型,或者STP类型,类似于别家制作的图纸相册,但我们不仅仅识别图纸,范围更广
  4. 清单可以直导出Excel文件
  5. 清单区分Toolbox类只读文件,区分文件配置
  6. BOM仅包括子元件,Prod还包含头部总装(输出的时候,总装必须)

Prod的数据入库功能、依赖于SW文件,必须位于项目/sw文件夹下。

Prod中不体现装配中的层级的关系,理由在于:

我们是程式化输出,用户可以在10秒内创建一个新的子部件BOM清单,并且支持快速导出、而且可有选择的导出生产文件(DWG、STP、PDF、其他)。

总BOM提供给采购部门采购,仓储部门备货;

而组装部门,是否有必要让其了解整个产品的清单,我们存疑,只给子部件的局部BOM,更利于保密工作。

总BOM是产品核心中的核心

首先创建任意BOM,在SW界面中,选则零件-点击应变,BOM中,将高亮部件

等于搜索命令,但不需要键盘录入

SWTDO的所有表格中,青色单元格,表示可写,修改内容,可直接将属性写入响应部件

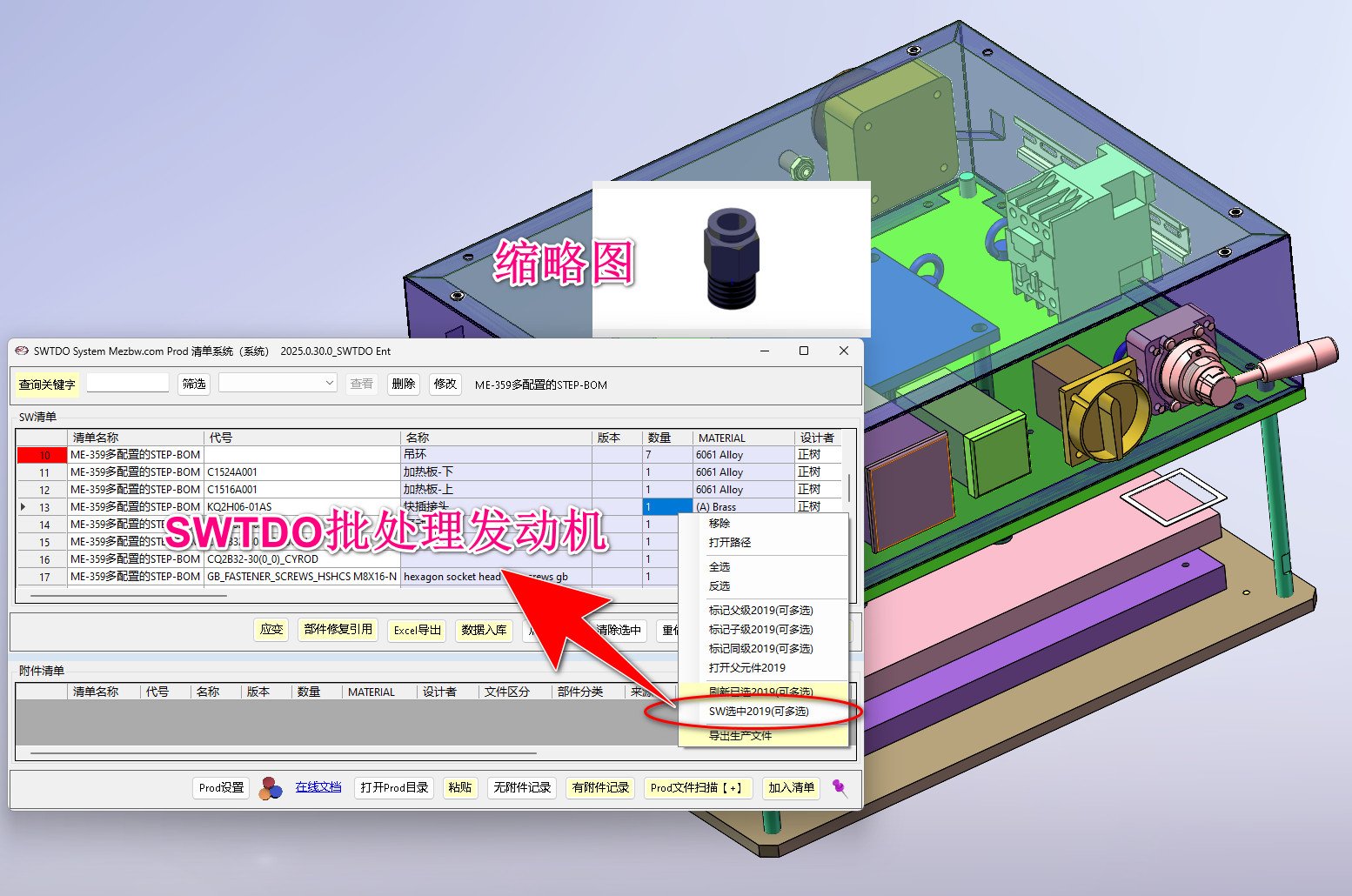

当点击部件,会启动部件的缩略图,限于SW自身对部分部件不能生成缩略图,此缩略图并非100%可用,如Toolbox

缩略图同时支持PDF缩略图(依赖Adobe PDF Reader的安装),DWG缩略图

Prod支持非SW文件,支持为BOM创建诸如图片,手册,jpg,dwg,PDF等等任意格式文件

同时,Prod不但支持有文件BOM,还支持无文件BOM

目标对象:部件已经出现在BOM中

部件存在实体STEP,或存在Flat钣金展开图,部件存在多配置实体STEP(所有含加号的文件)

粘贴的数据来源,可以是实体清单统计下的数量,可以是圆孔统计的统计表

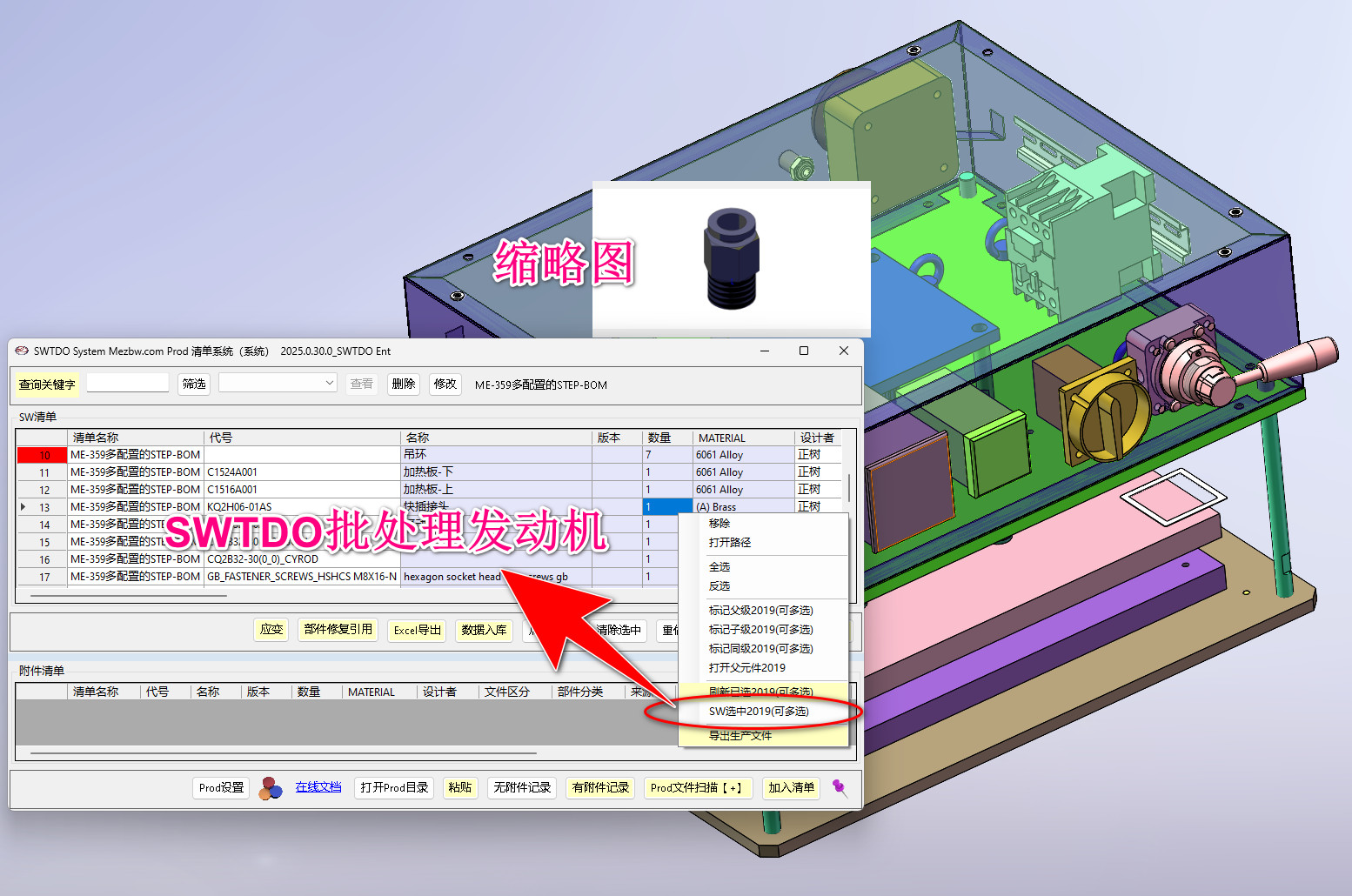

SW选中,是SWTDO所有工具批处理的发动机,因TDO中几乎所有命令都支持选择批处理,所以通过此选择,将可以作为任何批处理工具的起手式

Prod系统是所有输出命令围绕的中心工具,只要我们命令有输出,一定都跟Prod相关。

标记命令,常用于第三方部件引用,举例如米*米的宏生成文件,S*C的标准气动元件

Prod系统,首先会创建BOM数据表,并将所有生产文件,导入Prod文件夹,即:数据库做索引,文件夹存储实际文件。

Prod的BOM导出,同时可将表格,和实际文件一并导出,且不依赖SW的启动,DataControl是Prod的无依赖输出端

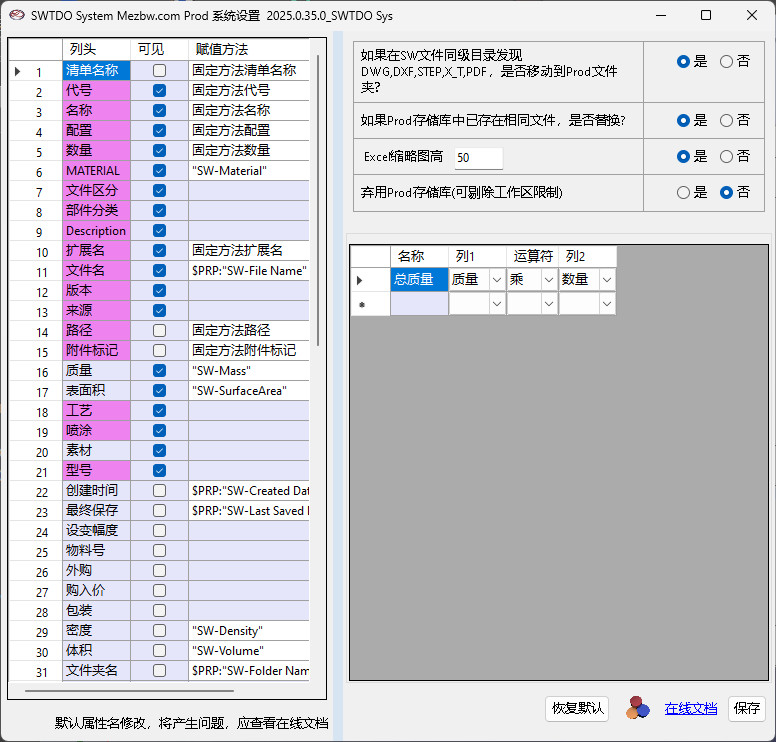

清除列头,则不启用。使用了固定方法列,有特定的运行方式。如:将质量修改为重量,可以;将质量,修改为密度,将出现运行错误;

所有新增列,都将作为”属性格式化“、“属性管理器”、“快捷更名的”的属性集群的元素;

赋值方法支持SW函数,sw2020以上版本,还支持数学运算。

注意:

赋值方法,是属性写入方法

Prod,是属性提取工具

计算参数列,只从属性列中提取数据;

可见性,只决定Prod系统列是否可见,对程序运行并无影响,但可见列将影响Excel的导出速度。

如圆孔统计,会使用一些特定,如来源,型号等。TDO中存在一部分可以编辑,禁止删除的属性,是为了保障整套软件的运行。

Prod中允许列排序,允许列显示,并不影响设计工作

Prod系统、Prod工具,都支持SWTDO企业版参数化系统,当产品已经完成过“产品预设”,Prod将自动启动参数化标记命令

企业版的Prod,所有入库部件,将形成本企业的零件库,零件库的具体信息,包括所有零件的全部属性

企业零件库,是高速整理全企部件的最底层核心数据集,支持多个企业模块,如组装加速,共享类库,以及未来SWTDO的更多企业模块。零件库不单独作为模块销售,而基于其他类型模块的采购启用
