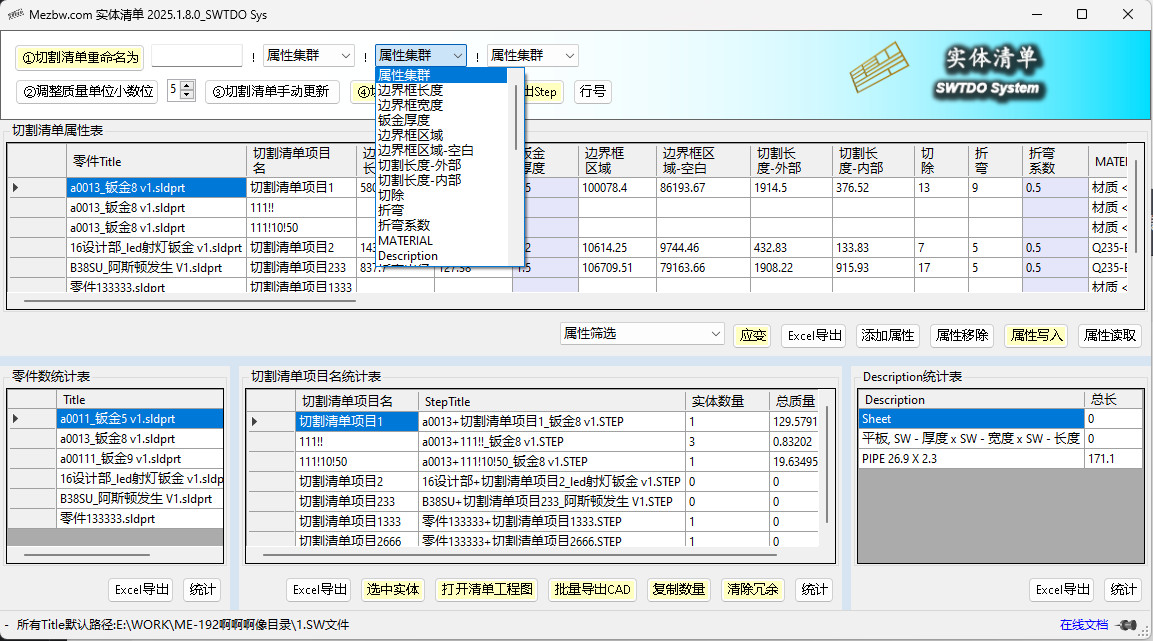

实体清单

接触新工具，所有人都会找些用不着的图纸做测试，实体清单，钣金输出，但凡涉及到焊件切割清单属性的，应知悉：

钣金与焊接，都具有切割清单，SW2012-SW2014，这里有一个跨越，切割清单有本质的变化，SWAPI有大幅的变动。SW的焊件切割清单，一直存在BUG，举例如中英文的不通用，不变化，举例如使用切割清单公式，并不能识别属性值。

并不是文件用新版本保存了，就可以将2014以下版本升级到最新版本的，2014以下SW创建的切割清单相关文件，存在永久性的残障。

实体清单是TDO中最复杂的程序之一，很大一部难度，是SW切割清单的bug造成的

实体清单针对焊件，如统计，切割清单实体不转存零件直接实体输出。是单纯靠SW无法完成的操作，但却是生产输出中重要部分。

实体清单支持装配下多选零件操作（2019），支持零件下，多选切割清单操作，支持工程图环境的注解更新，支持装配下批量输入切割清单属性到所有焊接子元件，支持零件下批量输入属性到所有切割清单

场景预设：300张大试验台，500张小试验台，100张中试验台。切割清单统计表可统计所有地脚数量，如果以纯焊件形式绘制数模，在SW中，无法完成此统计。

在零件下，并无意义；但在装配下，切割清单，用于统计所有同名切割清单。意义在于我们可以计算不同零件的同名切割清单数量，当同名切割清单代表完全相同几何体。当几何体完全一致，质量应完全一致，（选中实体命令，支持零件下多选实体，可批量赋予材料），当统计出现切割清单项同名，质量不同，将无法准确统计。

结合装配下的切割清单重命名（实体清单支持装配下的切割清单根据属性重命名，如利用3D边界框长宽厚，并支持装配下多选切割清单批处理）

组合动作：装配下切割清单多选+切割清单基于属性重命名+切割清单统计

场景预设：300张大试验台，500张小试验台，100张中试验台。

• 根据Description，统计长度，能统计所有桌腿总长度。
• 根据厚度，统计边界框区域，能统计3mm厚钣金的总下料面积
• 根据折弯，统计数量，能统计所有钣金折弯数量
• 根据材料，统计总质量
• 等等

公式是切割清单属性表的QTY*零件数量

如果统计型材长度，焊件型材，在Description属性中，具有类似如40x40x2的型材规格说明（如果没有，可以使用属性管理器的焊件轮廓属性的路径批处理），使用相同轮廓，必然有相同Description，我们可以基于此规格计算所有相同型材总长度

伪-下料质量，用于校核焊件实体的切割清单项目名，是否唯一，如“文件区分”，属于TDO中的功能属性

• 钣金实体：真实值
• 加工实体：真实值
• 型材实体：下料质量是一个校验值，因SW中无法通过切割清单属性，完成型材真实质量的计算。TDO对型材的质量，是通过3D边界框体积 乘以 密度 获得一个结果

型材实体的真实下料质量，应通过属性总计统计表，根据Description，统计总长，再乘以“米重”获取真实

以切割清单为单位，导出唯一的STEP文件

在装配下运行，支持多选和不选，可输出所有子元件的所有切割清单唯一实体

在零件下运行，除了支持所有切割清单实体输出外，还支持切割清单多选

TDO标准CNV格式：当文件格式，是TDO标准CNV格式，（代号名称版本），实体导出的STEP文件，支持Prod的Prod【+】扫描，形成BOM

组合动作：实体清单导出STP+批量导出CAD+Prod系统【+】扫描，即平面图+3D图+BOM表

支持DXF、DWG的批量导出，支持表格多选。

虽然多实体图纸，是多页工程图，但只要切割清单统计表中出现切割清单项目，批量导出CAD，支持选中的切割清单项单页的批量导出

读取装配或零件下所有切割清单属性，支持装配多选

切割清单有任何变化，请重做格式化。支持多选。

补充不完整的切割清单属性，质量，材料公式，切割清单项目名，并修改零件的切割清单项目名为合法项目名

切割清单格式化标准属性：

密度，切割清单项目名，MATERIAL，表面积，质量，代号，名称，版本，小计质量，小计长度

Density，CutlistItemName，MATERIAL，SurfaceArea，Mass，DWG No，Title，Ver，Subtotal Mass，Subtotal Length

对于SW文件夹内带有+号的所有stp文件，如果该文件，在切割清单统计表内找不到，则直接清除，目的，为了保障Prod生产文件检测的入库操作，避免入库无关文件

选中实体：零件下，可多选实体

选中零件：装配下，可以多选零件（SW2019以上）

支持直接对焊接切割清单添加清单属性

实体清单，是TDO中程序调用层级最多的工具，切割清单的自动更新，是影响焊件操作第一元素。所以我们推荐你关闭零件的自动更新切割清单，因巨幅影响装配性能。

• 关闭方法一：TDO的部件加速命令
• 关闭方法二：直接修改零件模板
