取号系统

相关视频


					https://www.bilibili.com/video/BV14h411h73X



					https://www.bilibili.com/video/BV1WP411J7Q3



					https://www.bilibili.com/video/BV1Fz421R7gu/

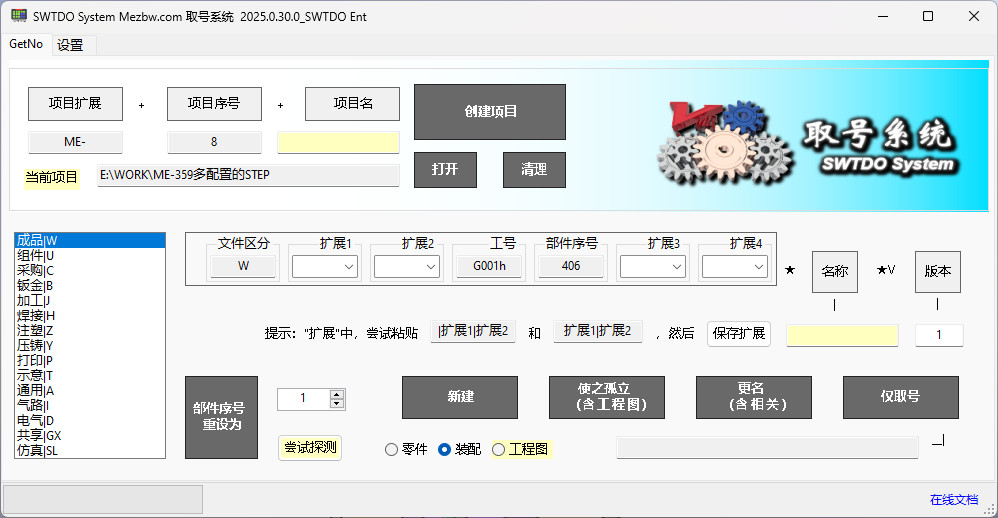

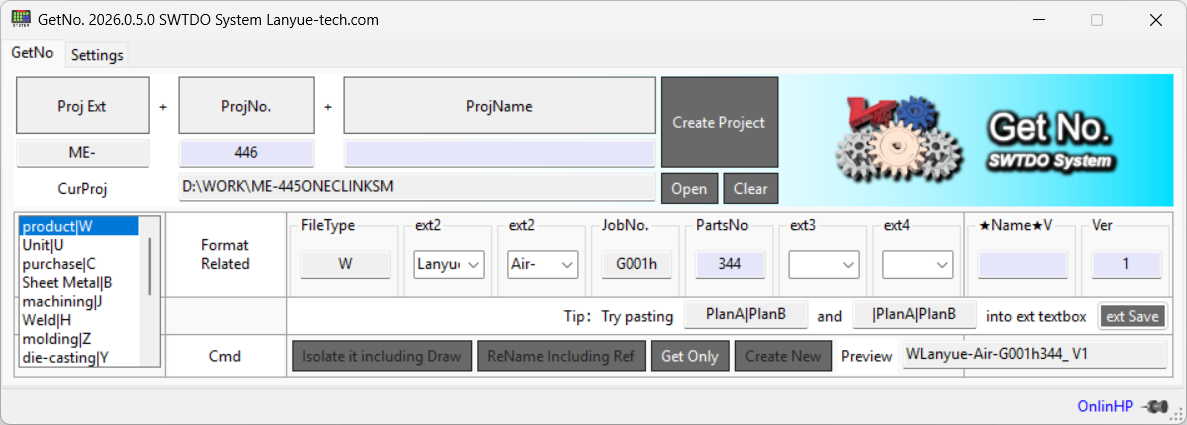

取号系统的项目,将根据SW当前打开的任意项目的1.SW文件中的SW文件,自动切换项目,无需人工参与。

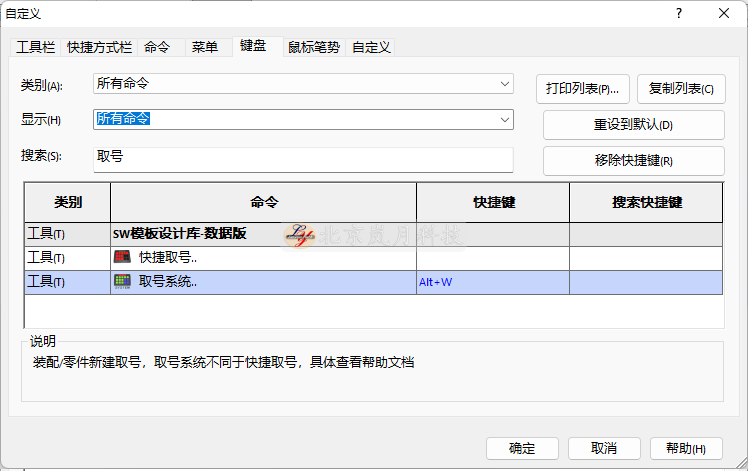

推荐用户定义取号系统启动快捷键,(如Alt+W)方法如下

SW模板设计库快捷键 SW

在安装初始化过程,如果工号定义为A001,则工号显示为A001,推荐使用GA001h,用Gh,将其拆分,以减少误读

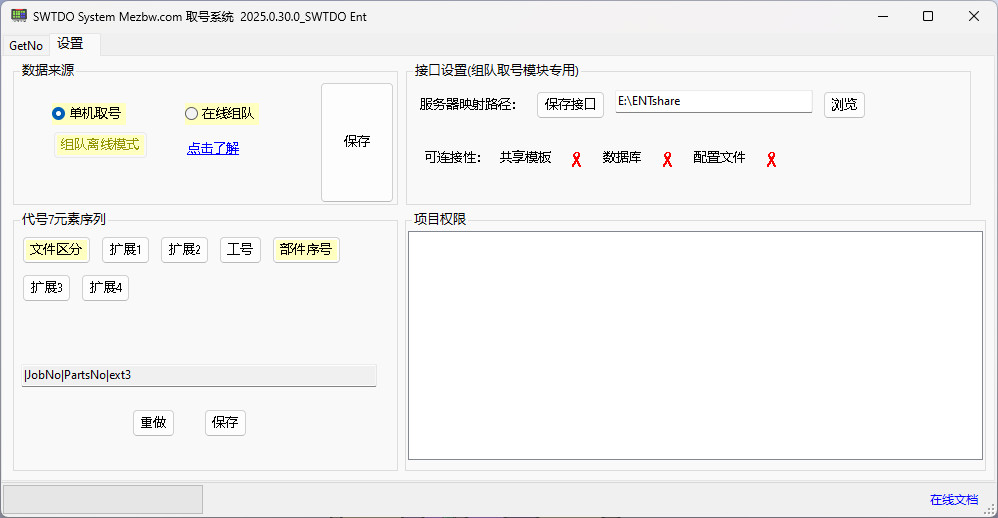

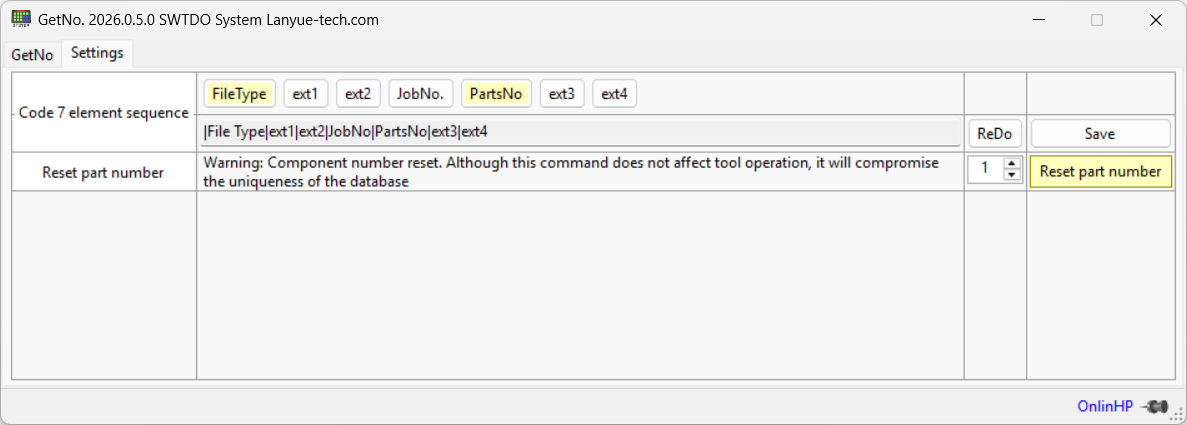

代号构成,由扩展1~扩展4+工号+序号

工号和序号,通过SW工具-初始化修改

扩展的修改,参考提示

应注意:

第一个“|”的作用,将决定扩展是否启动默认,一旦默认扩展启动,代号将不仅限于取号系统,同时将决定“智能更名”的批量操作结果

更详细操作,可查看视频

参考更名,不同于智能更名和快捷更名,此处更名,不支持装配多选,仅单选,取号系统更名不支持属性优先,不遵循文件区分避让,对单零件精确微调,(含相关),包括工程图,包括引用装配,全部更新。

如装配形式:装配1=零件1+零件2

更名:111_装配1=222_零件1+333_零件2

更名后,因零件1,被更新为222_零件1,所以图纸零件1.SLDDRW,将更名为222_零件1.SLDDRW

和装配下的“使之独立”作用相当,(使之独立的作用是破除文件的参考关系,特别是阵列)

区别:

如果部件存在工程图,一并复制,文件将被属性格式化、针对性赋予文件区分属性和版本属性。

应用场景:

做了一个法兰板,完成工程图。假如你想做第二个特征接近的法兰板,就得重做工程图,孤立会创建第二个法兰板,且可以直接利用当前工程图的孤立版,在第二个法兰板基础上,挖个轴承孔。

孤立支持零件,支持装配下的单选。

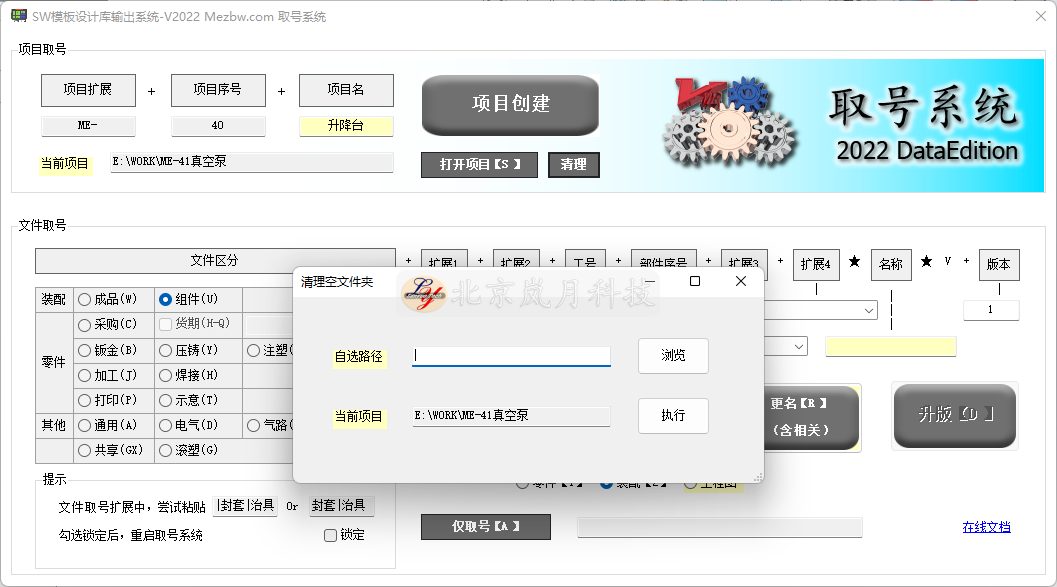

清理命令,用于清除为空的文件夹,并包括所有子文件夹,分为对当前项目的清理,和对任意路径清理。

对任意路径,将清除所有空文件夹。
