切割清单注解的调整
更新/追加实体工程图
https://www.bilibili.com/video/BV1vGRnYoEjn
更新/追加实体工程图2
https://www.bilibili.com/video/BV1nZfHYSEMK/
多实体，焊件
https://www.bilibili.com/video/BV1CYREYvEag/

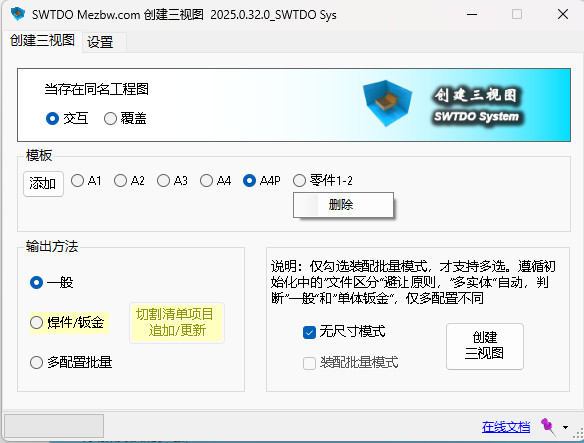

基本
说明：
- 多选支持：只有勾选装配批量模式，创建三视图才支持多选
- 重点！支持零件下的切割清单多选
- 文件区分避让：避让
添加模板的步骤
步骤：
- 改名：任选常规工程图，修改成你需要的模板名称，比如A2-BOM.SLDDRW（禁止使用A1、A2、A3、A4、A4P、工作流）系统占用
- 在创建三视图中，点选“添加”，选择A2-BOM.SLDDRW（此过程将保存一个Excel文件）
- 打开零件或装配模板，型如
文件部署路径:\SWTDODT\Document templates\Part.PRTDOT
文件部署路径:\SWTDODT\Document templates\Assembly.ASMDOT - 启动属性管理器，对部件模板运行：
-
- 清空所有属性
- 导入excel文件，添加属性
-
注意事项
- 验证工程图合法：请关闭所有已打开的SW文件，仅打开A2-BOM.SLDDRW，内容无缺陷
- 文件部署路径:\SWTDODT\Document templates\Part.PRTDOT，文件名、路径不可改
- 此流程并未处理绘图标准。基于模板的制图，此流程已足够
- 纯自定义模板，不能确保SWTDO的全功能，如属性格式化、Prod系统；但如果图纸是基于SWTDO默认模板创建并改造的图纸，将可应用全功能
详细了解模板设置
https://www.bilibili.com/video/BV1Kp4y1A7TC
创建三视图，与视图标注的区别
1，创建三视图，对零件，自动尺寸，基于用户对数模绘制的草图尺寸，被动标注；
2，创建三视图，对多实体的实体图：首图，基于用户模型尺寸，被动标注；其他，基于视图标注的主动标注
3，对装配，只输出外形尺寸。
4，视图标注，基于主动标注，对于没有sw特征的零部件，如STEP转存，引用，镜像等，都可标注
5，创建三视图，根据BOM设定，切割清单设定，多实体类型、钣金类型等，多达20种以上的变化；
一句话理解：只有创建三视图的尺寸不灵的时候，才需要视图标注
输出方法说明
- 多实体批量输出：
输出将会生成单文件，多图纸的格式的工程图（将至少包含2张图纸），首图的图纸名为配置名，其他图纸为切割清单项目名，切割清单图纸，将附加切割清单属性信息。如果勾选展开，钣金实体，将添加展开视图。所有视图会添加尺寸，并自动调整间距位置。 - 一般
图纸名为配置名，图纸文件名与部件同名 - 多配置批量输出
图纸名为配置名，有多少配置，生成多少张图纸，注意是单文件，多图纸；SWTDO只有数模输出和实体清单，支持单文件输出多文件，仅限数模。任何情况，我们遵循1对1原则，这是BOM索引必须规则。 - 单实体钣金
附加钣金注释文件，附加展开图
自动尺寸的2种方法
多实体，TDO的工程图输出是单文件，多图纸，我们用了2种方法标注。
第一张图（首图，通常是焊后图纸），被动标注，这是根据设计师设计意图来的。你怎么画数模，图纸中的尺寸是可以体现出来的，这跟加工设计基准是有关系的。一流的图纸，你怎么设置尺寸的基准，是有讲究的
后边的图，如果还用这种方式，就会出现上图的情况，会出现跟实体不相关的零件尺寸，这就很傻
所以后边的图，我们替换成主动标注，跟你怎么画数模，没有关系。
组合技
创建三视图+钣金的固定面批量指定
创建三视图+实体清单的属性格式化
创建三视图+绘图标准
创建三视图+图框替换
创建三视图+视图标注
创建三视图+切割清单
切割清单更新/追加，此工具价值极高！！
此工具，基于已经创建三视图的基础上，当零件为焊件，且用户已手动选择切割清单项目（支持多选）
将在既有三视图的基础上，追加或替换实体图纸，有严格的更名追加变更逻辑，基于此工具压缩的工作量巨大，尤其钢结构，大片切割清单的
BOM模板与切割清单表格模板
不支持路径变更，必须存储于SWTDODT默认文件夹
但可修改或添加文件名
BOM表与Cutlist表的预设位置
批处理运行时，如果出现BOM或Cutlist表，位置与默认模板位置不符，请自学模板中预设定位点的方法。
用人话说，对工程图模板，编辑图纸格式，找一个点，右键设置为BOM定位点，SWTDO默认模板的BOM定位点为图框右上角，Cutlist预设定位点，为标题块的右上角

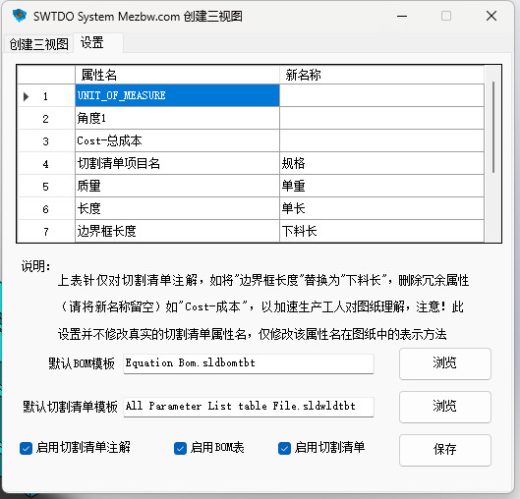

设置-切割清单属性表格的设置
此表格，针对目标是，实体图纸中切割清单注解
可替换文字表述，可删除不需要的注解项目
此表格并不修改实际切割清单属性名称，只调整图纸中的表现形式。

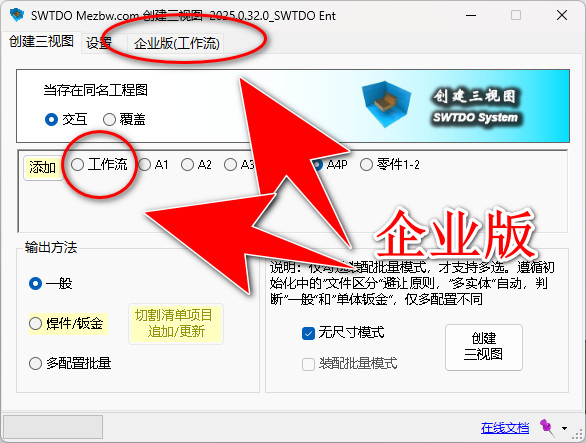

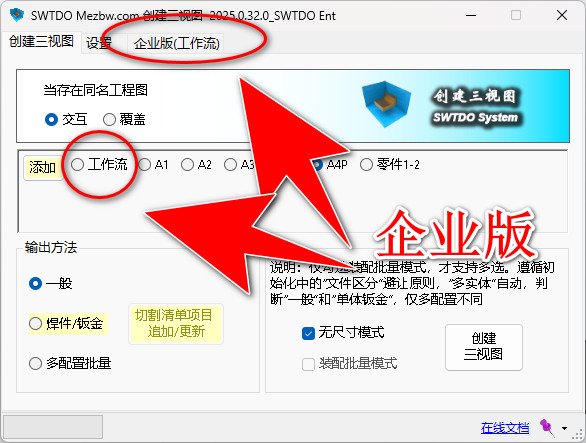

企业版专用工作流

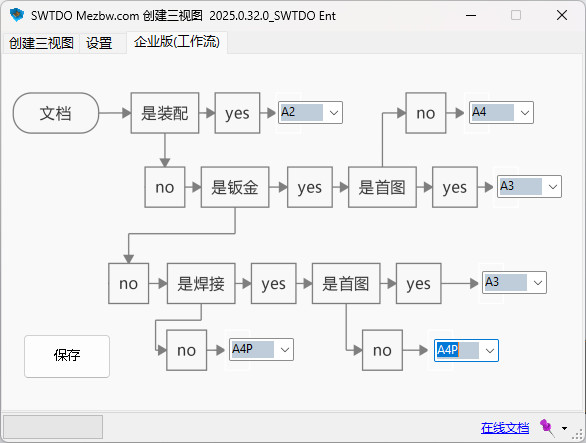

由SWTDO企业版的工作流模块C端，控制所有U端使用图纸的模板

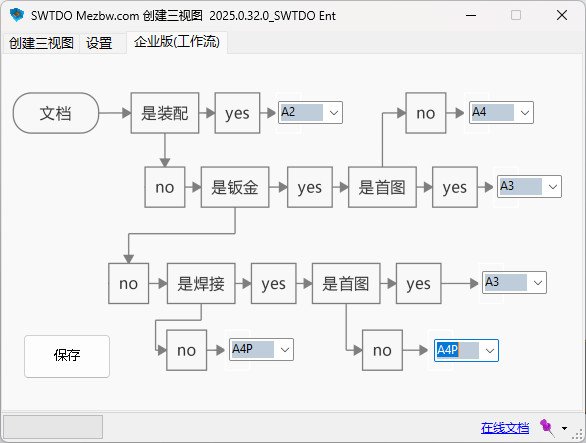

工作流下，将根据预设，自动判断图纸类型，调整图纸模板，动态变化输出结果
对比：
个人版，每做一次批处理，只能应用唯一图幅。
工作流：自动适配预设图幅，根据属性改造，可以输出如销售用图，营业用图，因业务图纸的内容，与生产图纸内容区别很大，展示内容不同
